システムのパフォーマンスを最適化するカスタマイズされた遠心ファン構成はどれですか?

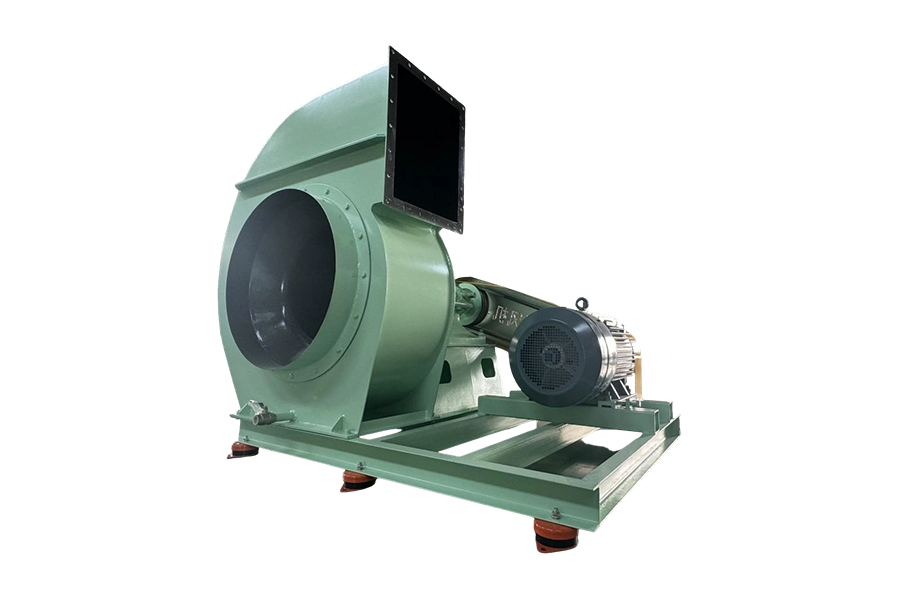

エンジニアと調達スペシャリストは、仕様を指定する際に複雑な決定に直面します。 カスタマイズされた遠心ファン 産業用途向けのシステム。これらの機械装置は、インペラの動作を通じて回転エネルギーを気流と圧力に変換し、HVあC、製造、化学処理、発電分野にわたる重要な機能を果たします。インペラの形状、材料構造、モーター効率の間の技術的関係を理解することで、初期投資とライフサイクル運用コストのバランスがとれた最適な機器の選択が保証されます。

遠心ファンの基礎を理解する

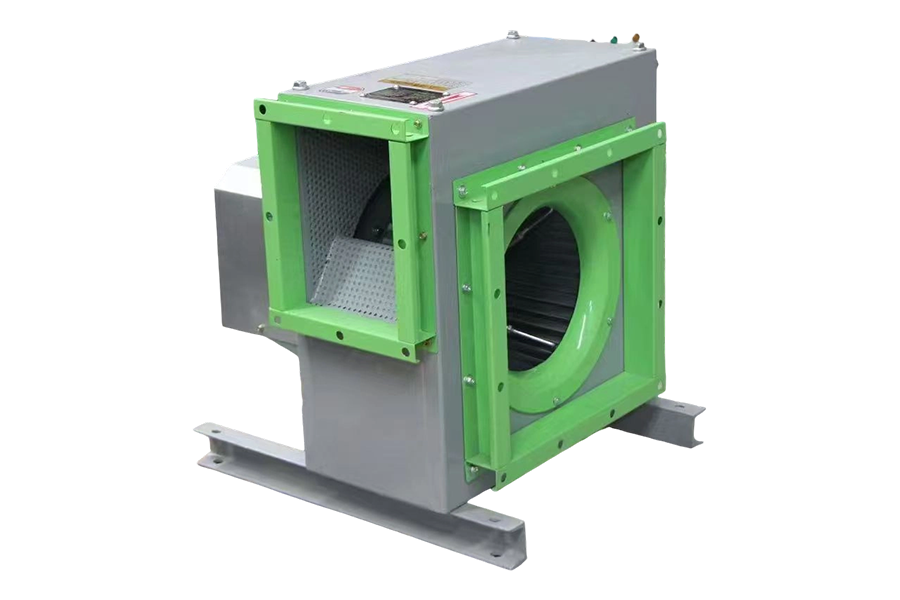

A カスタマイズされた遠心ファン 半径方向加速度の原理で動作します。空気はインペラアイを通って軸方向に入り、遠心力によって吸気方向に対して 90 度のブレード表面に沿って外側に加速されます。ボリュートハウジングはこの高速空気を収集し、断面積を徐々に拡大することで運動エネルギーを静圧に変換します。この圧力生成能力により、遠心設計は軸方向の代替設計と区別され、大きなダクト抵抗や濾過要件を備えたシステムには不可欠なものとなっています。

インペラの直径は性能特性に直接影響します。直径が大きいほど、低い回転速度でより多くの空気量が移動し、効率が向上し、騒音が低減されます。標準的な工業用インペラの範囲は、用途要件に応じて 200mm ～ 3000mm です。回転速度、流量、圧力上昇によって決定される特定の速度の計算により、各デューティ ポイントに対するファンの適切な分類が決まります。

インペラの設計タイプと性能特性

インペラの形状は、効率、圧力能力、微粒子処理に影響を与える主要なカスタマイズ変数を表します。 3 つの基本的なブレード構成が産業アプリケーションを支配し、それぞれが異なるパフォーマンス プロファイルを提供します

次の比較表は、インペラのタイプ間の重要な違いをまとめたものです。

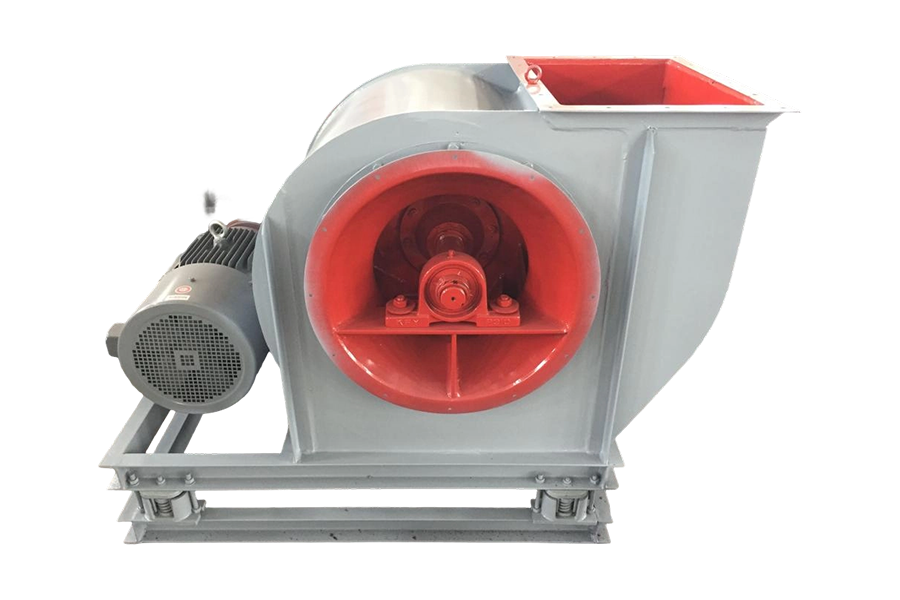

前方湾曲インペラ

前方に湾曲したインペラは一般にかご型設計と呼ばれ、回転方向に湾曲した多数の浅いブレードを特徴としています。これらの構成は、コンパクトな設置面積を必要とする低圧、大量のアプリケーションに優れています。ただし、過負荷電力曲線には運用上のリスクが伴います。静圧が低下するとモーター負荷が大幅に増加し、システム抵抗が変化するとモーターの故障が発生する可能性があります。

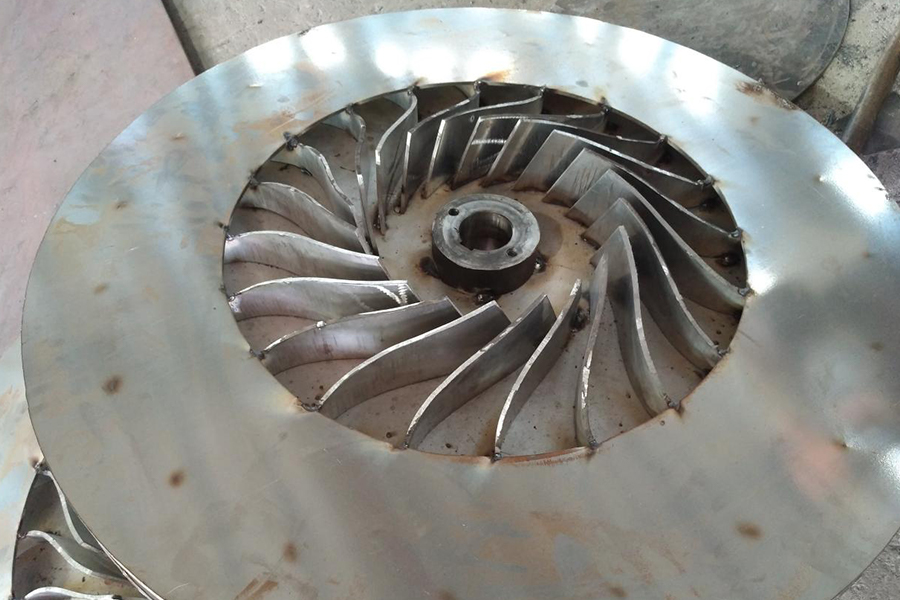

後方に湾曲したインペラ

後方湾曲遠心ファン この構成は、回転方向に反して湾曲する空力ブレードのプロファイルを通じて優れた効率を実現します。これらのインペラは、過負荷のない出力特性を維持しながら、75 ～ 85% の効率を達成します。自動洗浄ブレードの設計は中程度の粉塵負荷に耐えられるため、産業用排気および空気処理装置に適しています。高圧バージョンは、950,000 CMH に達する風量で最大 1750 mmWC の静圧を達成します。

ラジアルブレードインペラ

ラジアル設計では、回転軸に対して垂直に延びる直線ブレードが採用されています。これらの堅牢な構成は、湾曲したブレードを損傷する可能性のある研磨材、糸状の繊維、粒子を含んだ気流に対処します。産業用途には、空気圧搬送、サンドブラスト システム、木材チップの処理などが含まれ、効率の最適化よりも耐久性が優先されます。

効率とアプリケーションのマッチング

適切なインペラのタイプを選択するには、空気の質、圧力要件、効率の優先順位を分析する必要があります。適度な圧力の清浄な空気の用途には、後方に湾曲した設計が適している必要があります。大容量、低圧の HVAC システムは、前方に湾曲したインペラで効率的に動作します。研磨性または繊維状の材料では、効率は低くなりますが、放射状のブレード構成が必要です。

カスタマイズされた用途のための材料の選択

動作環境により材料仕様が決まります。 カスタマイズされた遠心ファン 建設。極端な温度、腐食性媒体、摩耗レベルは、コンポーネントの寿命とメンテナンス間隔に影響します。標準的な材料には炭素鋼、アルミニウム合金、さまざまなステンレス鋼グレードが含まれており、極端な条件でも使用できる特殊なコーティングが施されています。

次の表は、材料のオプションと、さまざまな産業環境に対するその適合性を比較しています。

炭素鋼構造

標準的な炭素鋼グレードは、一般的な換気およびクリーンエア用途向けのコスト効率の高いソリューションを提供します。粉体塗装またはエポキシ仕上げにより、中程度の腐食環境での耐用年数が延長されます。ヘビーゲージの溶接構造は、工業用デューティサイクル [^45^] の最大 22 インチ水位ゲージの圧力に耐えます。

ステンレス鋼のオプション

ステンレス製遠心ファン この建設は、化学処理、食品製造、海洋用途における要求の厳しい環境に対応します。タイプ 304 ステンレス鋼は、有機化学薬品や標準的な洗浄プロトコルに耐性があります。タイプ 316L は、海岸設備や化学スクラバー システムに優れた耐塩化物性を提供します。

アルミニウム合金

低圧鋳造と T6 熱処理によって製造されたアルミニウム A356 合金インペラは、3.5% 以上の伸びで 280 MPa を超える引張強度を達成します。これらの軽量コンポーネントは、鋼製同等品と比較してファン全体の重量を約 60% 削減し、構造上の制限がある輸送用途や設置にメリットをもたらします。アルミニウム構造は、爆発性雰囲気用途の耐火花性要件も満たします。

特殊なコーティングと合金

極端な環境では、優れた耐食性を実現するチタン、海洋用途向けのモネル、耐薬品性を実現するガラス繊維強化プラスチック (FRP) などの特殊な材料が必要となる場合があります。これらのプレミアム オプションは初期投資を増加させますが、メンテナンス間隔の延長によりライフサイクル コストを削減します。

モーターの効率規格と準拠

モーター効率の分類は大きな影響を与えます カスタマイズされた遠心ファン 経営経済学。国際電気標準会議 (IEC) は、規格 60034-30-1 に基づいて効率クラスを確立し、規制上の義務により、より高い効率層の採用を推進しています。

次の表は、効率クラスの特性とコンプライアンス要件の概要を示しています。

IE2高効率モーター

IE2 モーターは、現在の規制の下で 0.12 kW ～ 0.75 kW の分数馬力アプリケーションのベースラインを表します。これらのモーターは、連続動作が優れた効率への投資を正当化できない、断続的な負荷の用途に適しています。

IE3 プレミアム効率要件

2021 年 7 月以降、EU の規制により、0.75 kW ～ 1000 kW のモーターに対して IE3 効率が義務付けられています。 遠心ファン IE3 IE4 モーター効率 準拠により、IE2 相当品と比較してエネルギー消費量が 15 ～ 20% 削減されます。これらのモーターは、産業用換気やプロセス冷却などの連続運転用途に適しています。

IE4 スーパープレミアム効率

IE4 モーターは、ほぼ連続的な動作で要求の厳しいアプリケーションに最大の効率を提供します。規制要件により、2023 年 7 月から 0.75 ～ 200 kW のモーターに対して IE4 への準拠が義務付けられます。これらのモーターは 96% を超える効率レベルを達成し、初期コストが高くてもエネルギー節約により迅速な投資収益率を実現します。

規制順守のタイムライン

調達チームは、モーター効率が該当する規制に準拠していることを確認する必要があります。規格に準拠していないモーターは、輸入制限や規制市場での運営上の罰則の対象となります。可変周波数ドライブ (VFD) と IE2 モーターの統合は、特定の法域での効率要件を満たす可能性がありますが、IE3 または IE4 モーターの直接仕様により世界的な準拠が保証されます。

産業用アプリケーション向けのカスタマイズパラメータ

インペラの直径と幅の仕様

遠心ファン羽根車径の選定 パフォーマンス要件と物理的制約のバランスをとる必要があります。標準直径の範囲は、コンパクト HVAC ユニットの 200 mm から重工業用途の 3000 mm までです。軸方向に測定されたインペラの幅により、特定の直径での空気流量が決まります。幅の広いインペラはより多くの量を処理しますが、それに比例してより大きな入力電力が必要になります。

選択ソフトウェアは、必要な流量、システム圧力、回転速度に基づいて最適な直径を計算します。オイラーの式は、インペラの直径とブレードの負荷角度を結び付けます。直径が小さいほど、同等の圧力上昇を達成するには、より急なブレード角度が必要になります。

静圧と CFM の要件

高圧遠心ファン アプリケーションではシステム抵抗を注意深く分析する必要があります。静圧要件には、ダクトの摩擦損失、フィルター抵抗、コンポーネントの圧力降下が含まれます。システム抵抗を過小評価するとエアフローが不十分になり、過大評価するとエネルギーが無駄になり、騒音が増加します。

標準的な工業用ファンは、水柱 0.5 ～ 6.0 インチの範囲の静圧を達成し、特殊な高圧設計では水柱 70 インチ以上に達します。  DIN 24166 クラス 1 または BS 848 クラス A 規格​​に準拠した性能検証により、定格容量の供給が保証されます。

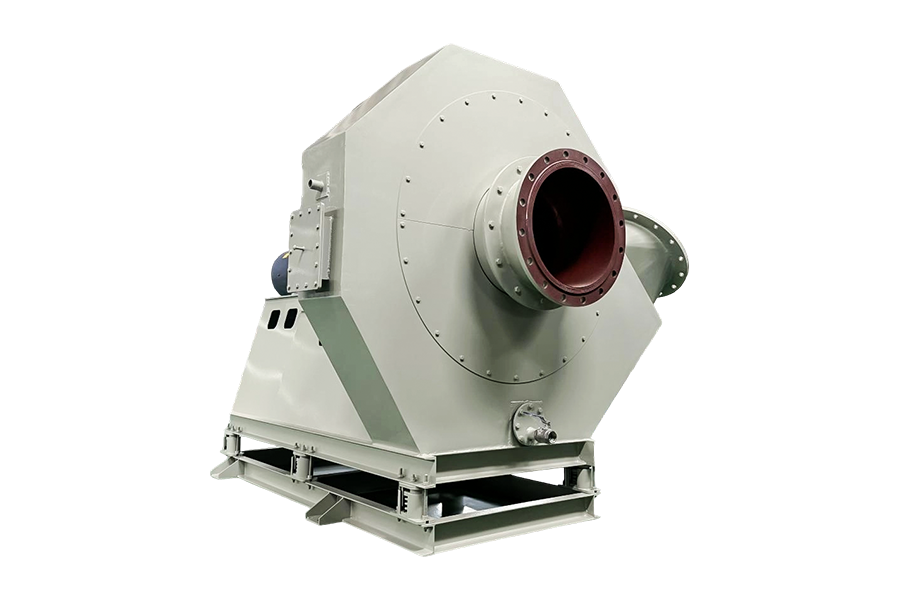

温度と環境への配慮

動作温度範囲は、材料の選択とベアリングの仕様に影響します。標準ファンは最大 80 °C の温度に対応しますが、ステンレス鋼構造の高温設計は 350 °C で連続的に動作し、550 °C で断続的に動作します。高温用途では、取り付け設計における熱膨張への対応と、高温に耐える定格のシャフト シールが必要です。

B2B調達の選定方法

体系的な選択により確実に カスタマイズされた遠心ファン パフォーマンスがアプリケーション要件に一致すること。次の選択マトリックスは、調達の決定をガイドします。

システム抵抗の計算

正確な静圧を計算するには、システムのすべてのコンポーネントを合計する必要があります。ダクトの摩擦は直径、長さ、表面粗さに依存します。フィルターの抵抗はメディアの種類と負荷によって異なります。ベンド、トランジション、ダンパーは追加の損失の原因となります。推奨される方法では、適切なパフォーマンス マージンを確保するために、計算されたシステム圧力の 1.25 倍で必要な CFM を達成するファンを指定します。

ファン曲線を動作点に一致させる

最適な効率は、システム動作点が最高効率点 (BEP) 付近でファン曲線と交差するときに発生します。 BEP のかなり左側で動作すると、不安定性と再循環が発生します。 BEP の右側で動作すると、効率が低下し、ノイズが増加します。可変周波数ドライブにより、効率を維持しながら複数のデューティポイントでの動作が可能になります。

設置と運用に関する考慮事項

ドライブ構成オプション

ダイレクトドライブ構成では、インペラをモーターシャフトに直接取り付けるため、ベルトの損失やメンテナンスが不要になります。これらのコンパクトな配置は、一貫したデューティ要件を備えたクリーンエア用途に適しています。ベルトドライブシステムにより、プーリー比の変更による速度調整が可能になり、気流の温度からモーターを隔離できます。カップリングドライブは、最小限のメンテナンス要件で中程度の効率を提供します。

VFDの統合と速度制御

可変周波数ドライブは、さまざまなシステム要求に合わせてモーター速度を調整し、ダンパー制御と比較して大幅なエネルギー節約を実現します。ファンの法則では、気流は速度に応じて直線的に変化し、圧力は速度の 2 乗に応じて変化し、出力は速度の 3 乗に応じて変化すると規定されています。速度が 20% 低下すると、約 50% の電力が節約されます。

メンテナンスと耐用年数

標準的な産業用ファンは、動作条件に応じて 40,000 ～ 100,000 時間の耐久寿命を達成します。グリース潤滑ベアリングは定期的な再潤滑が必要ですが、オイルバスシステムでは間隔を延長できます。 ISO 1940 グレード 6.3 または 2.5 に準拠したインペラのバランスにより、振動が最小限に抑えられ、コンポーネントの寿命が延長されます [^52^]。特に粒子が多い用途では、ブレードの摩耗を定期的に検査することで、致命的な故障を防ぐことができます。

よくある質問

正しいものを選択するにはどうすればよいですか 後ろ向きに曲がった d 遠心ファン 私のアプリケーション用ですか？

選択には、必要な空気流量 (CFM)、システム総静圧 (インチ水位計)、動作温度での空気密度、および許容可能な騒音レベルの 4 つのパラメーターを定義する必要があります。後方に湾曲したインペラは、きれいな空気または適度に埃を含んだ空気で中〜高静圧 (最大 15 インチ w.g) を必要とする用途に適しています。これらのファンは 75 ～ 85% の効率を達成し、モーターを過負荷から保護する非過負荷電力曲線を備えています。ファンの曲線をシステムの抵抗曲線に一致させ、動作点が BEP 流量の 80 ～ 100% 以内に収まるようにし、最適な効率を実現します。

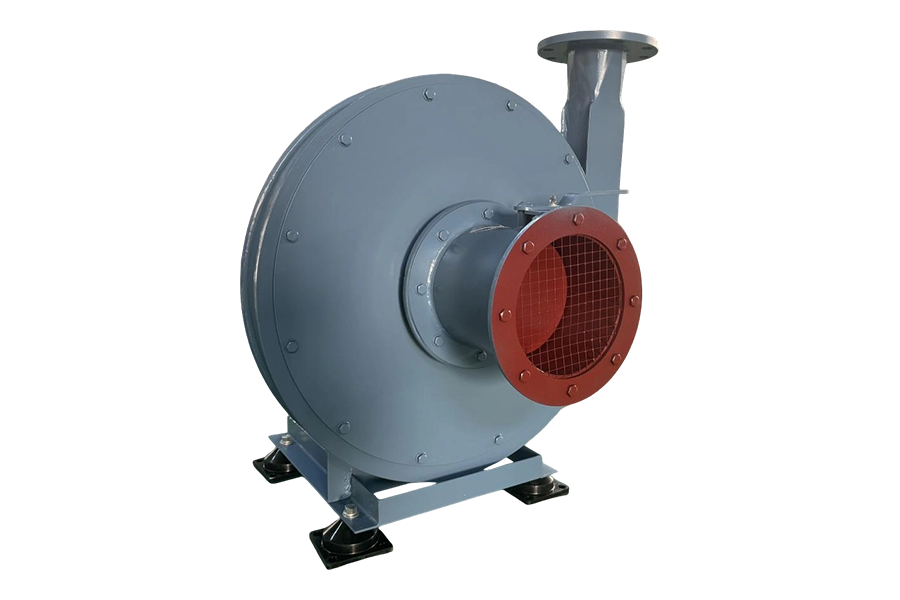

何が違うのか 高圧遠心ファン 標準モデルからのデザイン?

高圧遠心ファンには特殊なインペラ設計と堅牢な構造が組み込まれており、標準範囲を超える静圧を実現します。これらのユニットは通常、強化されたブレード構造を備えた後方に湾曲したまたは放射状のインペラ、重量 22 インチの重量溶接ハウジング、およびより高い応力レベルに耐えるために精密にバランスが取れたコンポーネントを採用しています。アプリケーションには、長いダクト配管、高効率ろ過システム、圧力要件が 10 インチ w.g. を超える空気輸送などがあります。標準ファンは通常、0.5 ～ 6 インチ w.g を処理しますが、高圧設計では 70 インチ w.g に達します。

連続使用用途ではどのモーター効率クラスを指定すればよいですか?

連続稼働アプリケーション (年中無休 24 時間稼働) では、初期コストが高くても、IE4 スーパー プレミアム効率モーターが正当化されます。 IE3 モーターと比較して効率が 10% 向上し、エネルギー節約を通じて迅速な利益が得られます。年間 4,000 時間動作するアプリケーションの場合、IE3 プレミアム効率は、0.75 kW を超えるモーターに対する EU 規制に基づく最小仕様を表します。断続的な負荷または季節的な用途では、規制が許可する場合は IE2 モーターを使用できます。効率性に関する義務は管轄区域によって異なり、IE4 準拠の実装期限は 2023 年まで延長されるため、現地の規制要件を常に確認してください。

どのようにして 遠心ファン羽根車径の選択 パフォーマンスと効率に影響を与えるか?

インペラの直径は、空気流量、圧力発生、および回転速度の要件に直接影響します。直径が大きくなると、より低い RPM でより多くの空気量が移動し、効率が向上し、騒音が低減されます。ただし、直径の選択では、性能要件と物理的制約および先端速度制限のバランスを取る必要があります。特定の速度の計算 (ns = 5.54 × n × √Q / H^(3/4)) は、適切なサイジングのガイドとなります。システム要件に対して直径が大きすぎると、BEP の左端で動作し、効率が低下し、不安定性が生じる可能性があります。直径が不十分であると、定格性能を達成するためにより高い回転速度が必要となり、騒音と摩耗が増加します。
