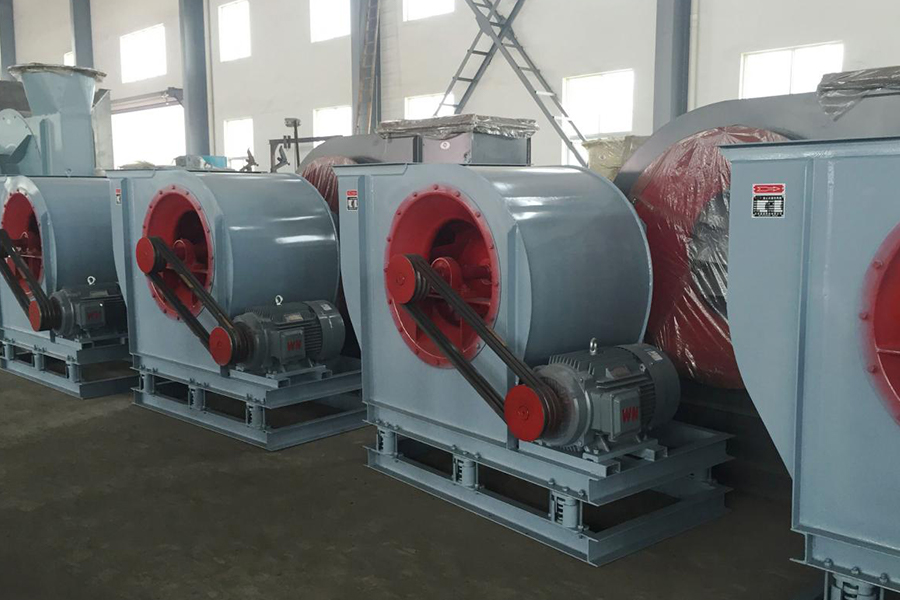

正しいものを指定する 頑丈な遠心ファン 産業用途の場合、これは換気またはプロセス空気システムの設計において最も重要な決定の 1 つです。ファンのサイズが小さすぎるとシステムの抵抗を克服できず、必要なエアフローを供給できません。特大のファンはエネルギーを浪費し、騒音を増加させ、ベアリングの摩耗を促進し、多くの場合、性能曲線の不安定な領域で動作します。このガイドは、調達エンジニア、工場管理者、卸売業者向けに、インペラの設計、空力性能、モーターの選択、アプリケーションのマッチング、調達基準をカバーするエンジニアリングレベルの評価フレームワークを提供します。
遠心ファンは、駆動されたインペラからの回転運動エネルギーを気流に伝達することで空気を加速します。空気はインペラの目 (中心) で軸方向に入り、回転ブレードによって半径方向外側に加速され、渦巻き状のケーシングに入り、そこで速度圧力が静圧に変換されます。産業用ファンの分類における「ヘビーデューティー」という用語は、1,000 Pa を超える高静圧、高温での連続使用サイクル、腐食性または粒子を含む気流、大きなインペラ直径と高い回転速度による構造的負荷など、高い動作要求に対処するように設計されたファンを指します。
遠心ファンの基本的な性能関係は、風量 (m3/h)、静圧 (Pa)、シャフト出力 (kW)、および騒音レベルがインペラの速度とサイズによってどのように変化するかを規定するファンの法則によって説明されます。これらの関係は流体力学によって固定され、すべての遠心ファン設計に均一に適用されます。
これらの法則は、可変負荷換気システムのエネルギーコストに直接影響します。ファン速度を 20% 低下させる可変周波数ドライブ (VFD) により、消費電力が約 49% 削減されます。そのため、VFD 制御は、最新のエネルギー効率の高い産業用換気設計の標準仕様となっています。
インペラブレードの形状は、遠心ファンの圧力と体積の特性、効率のピーク、およびさまざまな空気品質条件への適合性を決定する主な要因です。 3 つの主要なブレード形状 (後方湾曲、前方湾曲、放射状) はそれぞれ、異なる圧力、効率、および汚染処理要件に対応します。以下の表は、産業調達の決定に最も関連するパラメーター全体でこれらの設計を比較しています。
| インペラの種類 | ピーク総合効率 | 圧力特性 | 自浄能力 | 騒音レベル | 主な用途 |
|---|---|---|---|---|---|
| 後湾曲(BC) | 75～85% | 非過負荷（電力曲線のピークと平坦化） | 凹面刃面の堆積物が少ない | 低い | クリーンエア HVあC、プロセス換気、ボイラー FD ファン |
| 後傾（BI）平刃 | 70～80% | 非過負荷 | 中等度 | 低い to moderate | 微粉塵空気、一般産業換気 |
| ラジアル（パドルブレード） | 55～65% | 急峻な上昇曲線 - 高圧対応 | 非常に高い - オープンブレードプロファイルが蓄積を防止します | 高 | 粉塵を含んだ空気、空気輸送、マテリアルハンドリング |
| 順曲（FC）マルチブレード | 60～70% | 過負荷 – 流量に応じて出力が継続的に上昇 | 低い | 中等度 | 低い-pressure clean air, domestic HVAC, air handling units |
耐久性の高いインペラの材料の選択は、処理される空気流の温度、化学組成、研磨剤の含有量によって異なります。標準炭素鋼 (EN 10025 に基づく S235JR または S355JR) は、周囲温度のクリーンエア用途に使用されます。溶融亜鉛メッキまたはエポキシコーティングされた炭素鋼は、中程度の腐食環境での耐用年数を延ばします。ステンレス鋼 (304 または 316L) は、化学工場の換気および食品加工環境向けに指定されています。高クロム耐摩耗鋼 (通常 28% Cr 含有量) は、研磨粒子の衝撃が主な故障メカニズムとなる鉱物加工およびセメント工場の用途で使用されます。
空気力学的サイジングを正しく行うには、システム抵抗曲線に対してファンの性能曲線をプロットする必要があります。システムの動作点は、これら 2 つの曲線の交点です。適切に選択されたファンは、設計動作条件におけるピーク効率点またはその近くで動作します。ピーク効率点の左端で動作すると、サージの危険が生じます。これは、周期的な流れの反転、激しい振動、および急速なインペラの疲労損傷を引き起こす空気力学的不安定性です。以下の表は参考資料です 耐久性の高い遠心ファンの風量と静圧仕様 一般的な産業用ファン サイズ カテゴリ全体にわたって。
| ファンサイズのカテゴリ | 一般的な風量範囲 (m3/h) | 代表的な静圧範囲 (Pa) | インペラ直径範囲 (mm) | 標準的なモーター出力 (kW) |
|---|---|---|---|---|
| 中規模産業用 | 5,000～30,000 | 500～2,000 | 400～800 | 4～30 |
| 大規模産業用 | 30,000～150,000 | 1,000～5,000 | 800～1,600 | 30～200 |
| 重プロセス/マイニング | 100,000～500,000 | 3,000～15,000 | 1,200～2,500 | 150～2,000 |
ダクト システムの静圧要件は、直線ダクトの摩擦損失 (Darcy-Weisbach の式に従って計算)、取り付け損失 (曲げ、収縮、拡張)、フィルターとコイルの圧力降下、および端末装置の抵抗を含む、最長のダクト経路に沿ったすべての圧力損失を合計することによって計算されます。購入者は、サプライヤーにファンの選択を要求するときに、これらの値の 1 つだけではなく、設計風量でのシステムの合計静圧を指定する必要があります。
モーターの選択 頑丈な遠心ファン サービスファクタ、始動電流、ドライブ構成、およびエネルギー効率クラスを考慮する必要があります。モーターの定格電力は、システムの最大動作点でのファン シャフト電力を超える必要があります。通常、需要のピーク時やシステム抵抗の変動時の熱過負荷を防ぐために、計算されたシャフト電力に 1.10 ～ 1.25 のサービス係数が適用されます。
ドライブ構成は、設置の柔軟性、速度調整機能、メンテナンスへのアクセスに直接影響します。
モーターのエネルギー効率分類は、IEC 60034-30-1 で定義された IE (国際効率) 規格に準拠しています。 IE3 (プレミアム効率) は、2023 年 7 月発効の EU 規則 2019/1781 に基づく、欧州連合における 0.75 kW を超えるモーターの最小必須クラスです。ライフサイクル エネルギー コストを最小限に抑えるために、連続使用の産業用ファンの調達契約では IE4 (スーパー プレミアム効率) が指定されることが増えています。 の 頑丈な 遠心ファンモーターの出力と効率の定格 常に一緒に評価する必要があります。同じ定格電力でモーターの効率が高いほど、年間エネルギー消費量とファンの耐用年数にわたる運転コストが削減されます。
の 頑丈な遠心ファン for industrial ventilation systems 市場は幅広いプロセス環境にまたがっており、それぞれのプロセス環境がファンの構造に特定の材料、コーティング、シーリング、安全要件を課しています。次のカテゴリは、最も一般的な産業アプリケーション セグメントとその定義された技術要件を表しています。
購入者向け 評価する 頑丈な 遠心ファンの卸売価格とMOQ 、市場はファンのサイズ、材料仕様、カスタムエンジニアリングの内容によって大きく分割されます。炭素鋼構造の中規模工業用サイズ範囲 (羽根車直径 400 ～ 800 mm、モーター出力 4 ～ 30 kW) の標準カタログ ファンは、最も生産量の多い商品セグメントであり、MOQ が 1 ～ 5 ユニットという低価格で最も競争力のある価格を設定しています。 75 kW を超えるカスタム設計の大型ファンは、通常、完全なエンジニアリング文書パッケージを伴う単一ユニットまたは小ロットの注文であり、リードタイムは 8 ～ 20 週間です。
産業用遠心ファンの卸売調達資格には、次の文書および検証要件が含まれている必要があります。
A 頑丈な遠心ファン 渦巻きケーシング内の半径方向の空気流を通じて回転運動エネルギーを静圧に変換することで圧力を生成します。比較的低い体積流量で高い静圧 (500 ～ 15,000 Pa 以上) を達成できるため、抵抗の高いダクト システムに適しています。軸流ファンは空気をシャフト軸と平行に動かし、低静圧 (通常は 500 Pa 未満) で高流量を実現します。遠心ファンは、ダクト付き工業用換気装置、プロセスエア、マテリアルハンドリングシステムに適しています。軸流ファンは、冷却塔や屋上排気などの大容量、低抵抗の用途に適しています。
の required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.
産業用遠心ファンは ISO 14694 に基づいて評価されます。ISO 14694 では、定格速度および定格荷重での動作中にベアリング ハウジングで測定される振動速度 (mm/s RMS) の観点から振動強度の制限が規定されています。標準的な頑丈な遠心ファンの場合、許容限界は通常 BV-3 で、設置状態での最大振動速度 4.5 mm/s RMS に相当します。フレキシブル マウントに取り付けられたファン、または敏感な構造環境で動作するファンは、BV-2 (2.8 mm/s RMS) または BV-1 (1.8 mm/s RMS) に指定される場合があります。購入者は、購入仕様書に必要な振動グレードを指定し、各ユニットの工場テスト記録を要求する必要があります。
ATEX 指令 2014/34/EU (欧州連合) または IECEx システム (国際) に基づいて爆発性雰囲気として分類されるエリアに設置される遠心ファンは、該当する機器カテゴリおよびガスまたは粉塵グループの認定を受ける必要があります。必要な機器のカテゴリは、設置エリアのゾーン分類によって異なります。ガス/蒸気の危険性の場合はゾーン 1 またはゾーン 2、粉塵の危険性の場合はゾーン 21 またはゾーン 22 です。爆発性雰囲気での使用におけるファンの構造には、存在する特定の可燃性物質の発火を防ぐために、耐火花性材料の組み合わせ (通常は非火花性インペラ材料とケーシングまたは非金属構造)、静電気防止接地の規定、および温度クラスへの準拠が必要です。
